ステップロッド
センターホールジャッキに差し込んで重量物を吊り込むロッドです。
外周の節にジャッキのつかみ部をかみ合わせることにより、安全確実な施工を行います。
| 仕様 型式 | 25型 | 50型 | 80型 | 150型 | 200型 |
|---|---|---|---|---|---|
| 最大径(mm) | φ55 | φ70 | φ85 | φ120 | φ140 |
| 最小径(mm) | φ35.5 | φ43.5 | φ52 | φ80 | φ98 |
| 最小断面積(mm) | 9.62 | 14.9 | 21.2 | 50.26 | 75.4 |
| 破断荷重(tf) | 90.9 | 169.7 | 243 | 465 | 595 |
| 材質 | SCM435 | SCM435 | SCM435 | SCM435 | SCM435 |
| 重量(kgf/m) | 16 | 27 | 36 | 80 | 115 |

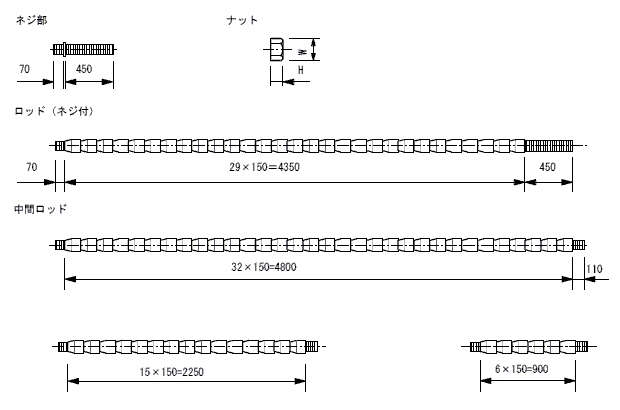

| ナット高さ[H] (mm) | 38 | 54 | 70 | 92 | 110 |
| ナット幅[W] (mm) | 72 | 97 | 110 | 161 | 186 |
