センターホール型油圧ジャッキ

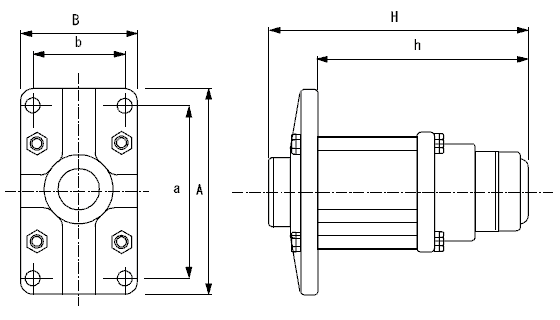

支持ロッドと組合わせることにより、スライド工法にも使用できます。
| 仕様 型式 | KSHJ-10型 | KSHJ-15型 |
|---|---|---|
| 常用荷重(tf) | 10.0 | 15.0 |
| 常用圧力(MPa) | 11.0 | 7.4 |
| 受圧面積(cm2) | 89.54 | 197.92 |
| 使用ロッド(φmm) | φ48.6 x 5.1t | φ76.3 x 7.0t |
| ジャッキ重量(kgf) | 38 | 95 |
| ジャッキ寸法(mm) [A] | 246 | 340 |
| [a] | 210 | 290 |
| [B] | 146 | 240 |

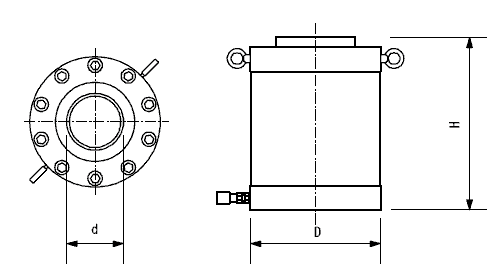

重量物のジャッキアップに適します。
| 仕様 型式 | 12型 | 25型 | 50型 | 80型 | 150型 | 200型 |
|---|---|---|---|---|---|---|
| 最大出力(tf) | 12 | 25 | 50 | 80 | 150 | 200 |
| 最大圧力(MPa) | 17.9 | 19.4 | 20.1 | 24.6 | 28.5 | 29.4 |
| ストローク(mm) | 260 | 250 | 80 | 200 | 200 | 200 |
| 受圧面積(cm2) | 65.9 | 126.4 | 243.4 | 442.3 | 518.2 | 667.4 |
| 重量(kgf) | 21 | 60 | 50 | 180 | 360 | 440 |
| 使用ロッド径(mm) | φ25 | φ55 | φ70 | φ85 | φ120 | φ140 |
| シリンダ容量(L) | 1.71 | 3.16 | 1.95 | 8.85 | 10.4 | 13.3 |
| 高さ[H] (mm) | 410 | 400 | 238 | 434 | 510 | 505 |
| 外径[D] (mm) | φ115 | φ200 | φ253 | φ326 | φ395 | φ450 |
| 内径[d] (mm) | φ40 | φ60 | φ75 | φ90 | φ125 | φ145 |
