グリッドメタル  確かな補強効果と優れた施工性でトータルコストを削減。鉄筋に変わるコンクリート構造物の補修・補強用・格子鋼板筋。

358

[NETIS 番号 :QS-150039-A]

商品の特徴

  • 縦筋と横筋の一体化により、現場作業を低減します。
  • 縦筋と横筋が同一面であるため、補強断面が薄くでき、経済的です。
  • 溶融亜鉛めっき等の防錆処理を施すことで、耐食性に優れています。

施工手順

工場加工&吹き付けコンクリート法により工期短縮を実現します。

はりの補強工事

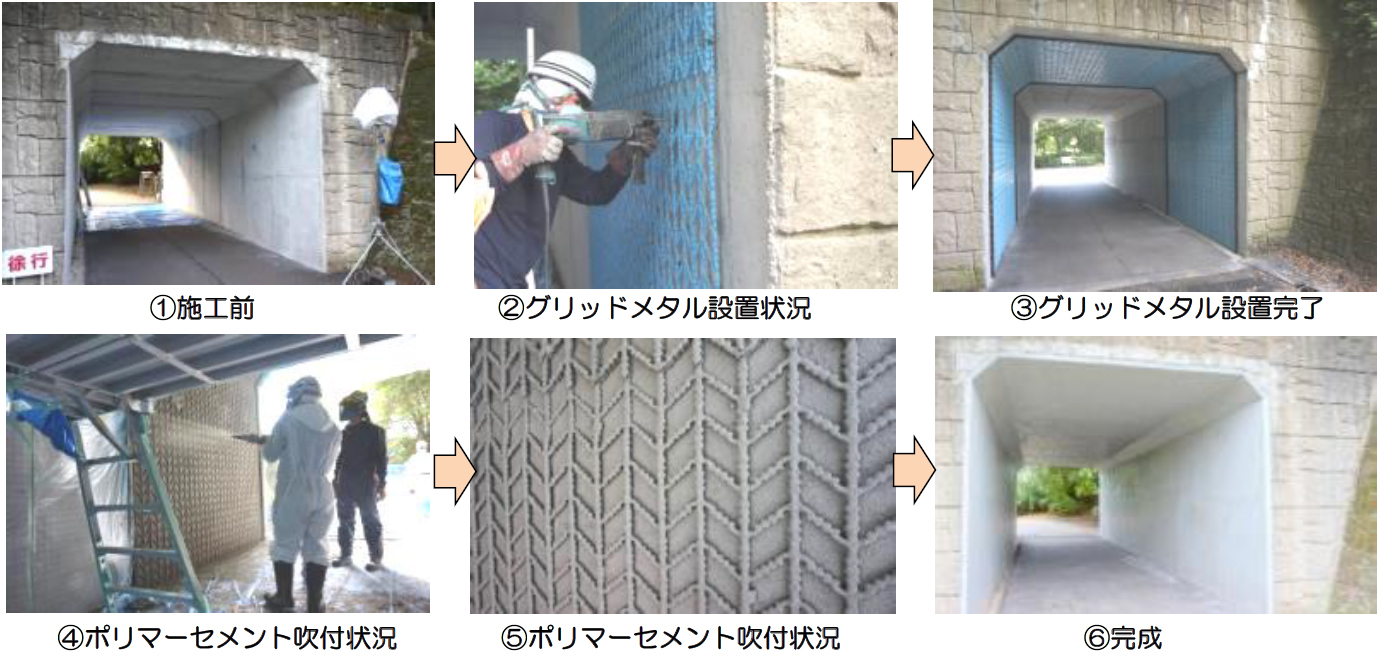

ボックスカルバートの補修工事

補強効果の実験例

梁の補強実験

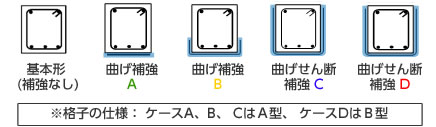

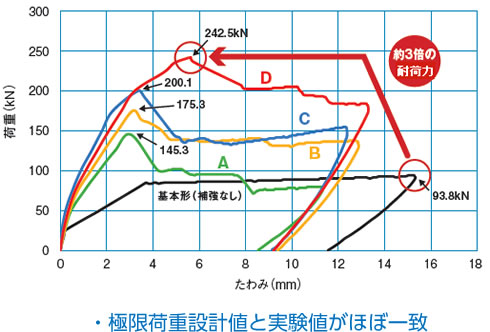

グリッドメタルで補強した梁(A,B,C,D)は無補強RC梁の最大耐荷力に比べて、2~3倍の補強効果が確認できました。

■梁の補強実験

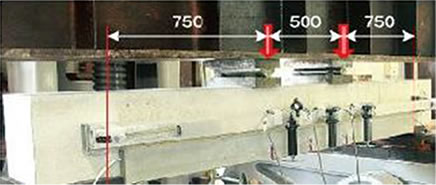

梁載荷試験(日本大学生産工学部にて)

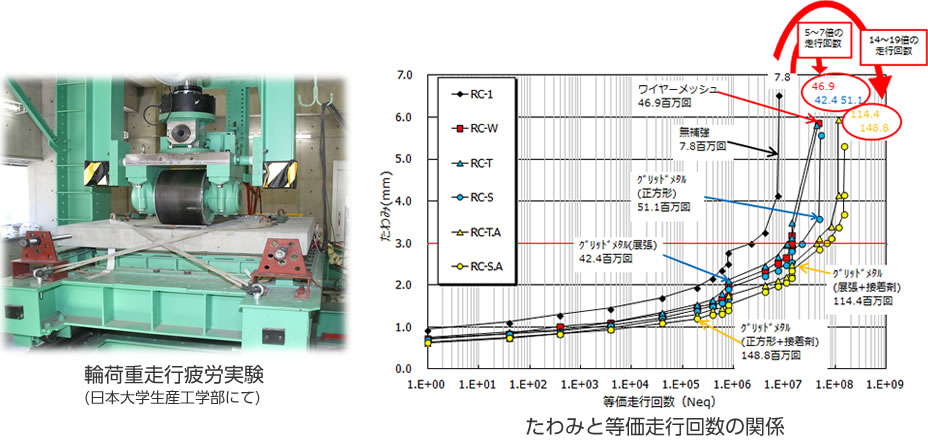

■床板の補強実験

無補強RC床板に比べて約5~7倍の等価走行回数の増加、更に接着剤を塗付する事で14~19倍の等価走行回数の増加となり、既設RC床板と一体化できる事が確認できました。
